技術背景

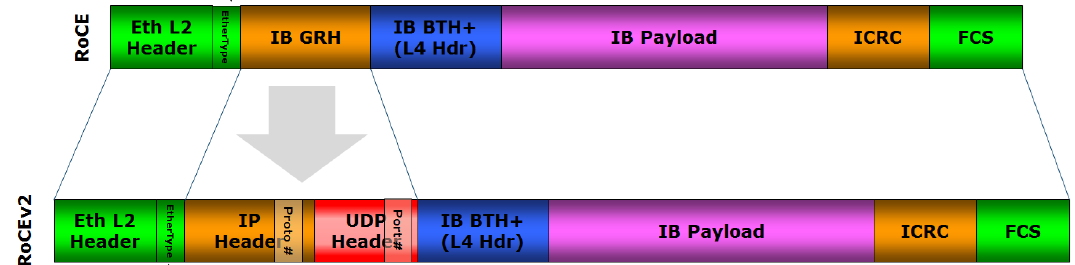

RoCEv2簡介

• RoCE v1 協議：基于以太網承載 RDMA，只能部署于二層網絡。
• RoCE v2 協議：基于 UDP/IP 協議承載 RDMA，可部署于三層網絡。

擁塞控制

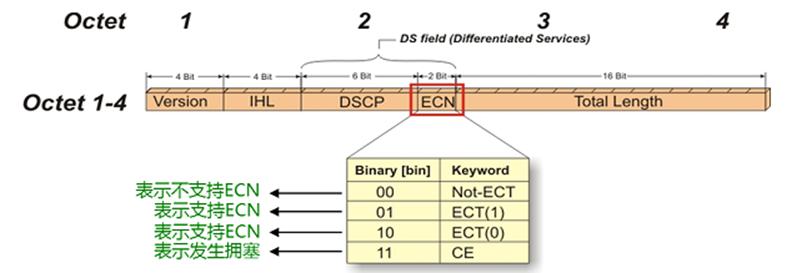

• ECN （Explicit Congestion Notification）發送端擁塞標記(RFC3168)

• CNP （Congestion Notification Packet)  接收端產生擁塞通告消息

• DCQCN (Data Center Quantized Congestion Notification) 擁塞通知算法

• PFC 基于優先級擁塞控制

接收端

收到RoCEv2 報文 IP.ECN 標記為“11”，接收端口生成RoCEv2 CNP ，發給流量發送端。對指定QP可選擇單個或者多個CNP 來對ECN 標記報文的響應。

發送端

降速：發送端當收到 RoCEv2 CNP, 對指定QP的流量進行降速。

升速：當指定時間降速的QP沒有再收到CNP，流量發送端會升速，逐漸到配置速率。

• 硬件：

FX3-QSFP28-4

FX3-QSFP28-6

MX3-QSFP28-4

• 速率支持：25G、100G

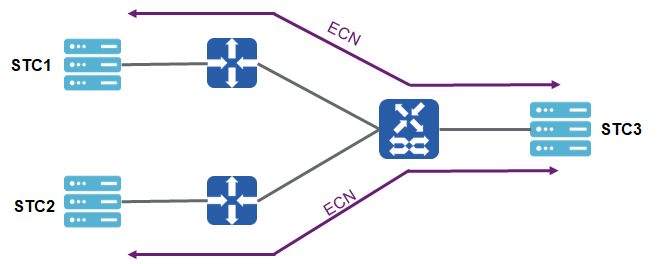

測試拓撲 & 測試需求

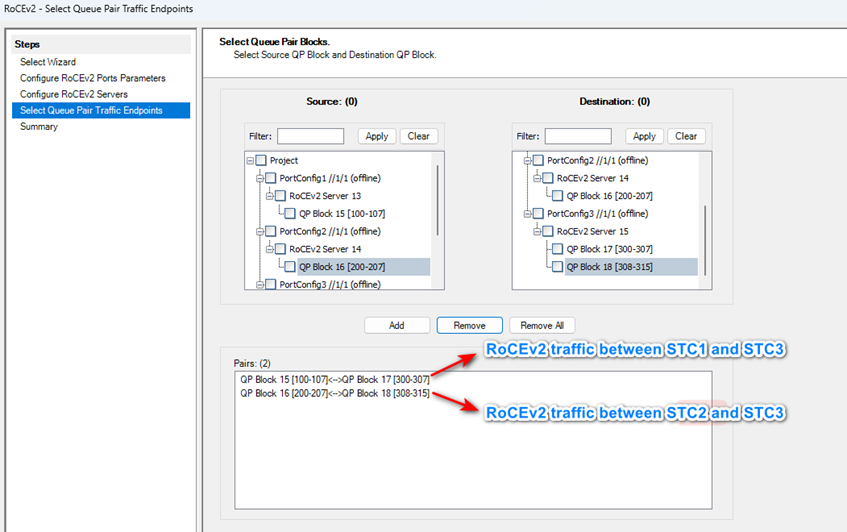

• STC1，STC2仿真服務器向STC3發送RoCEv2流量

• 測試條件

• 接收端口QP數量：16

• Frame Size ：1518

• Traffic load ：100%

• Duration：3 minutes

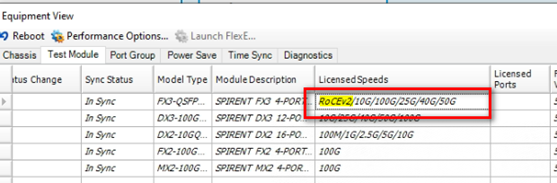

• 確認test module的Speed license支持RoCEv2

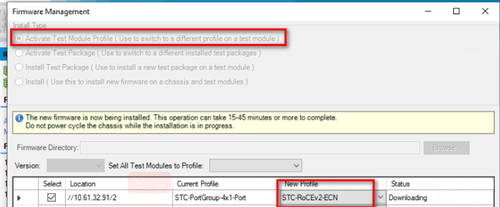

• 切換STC-RoCEv2-ECN profile

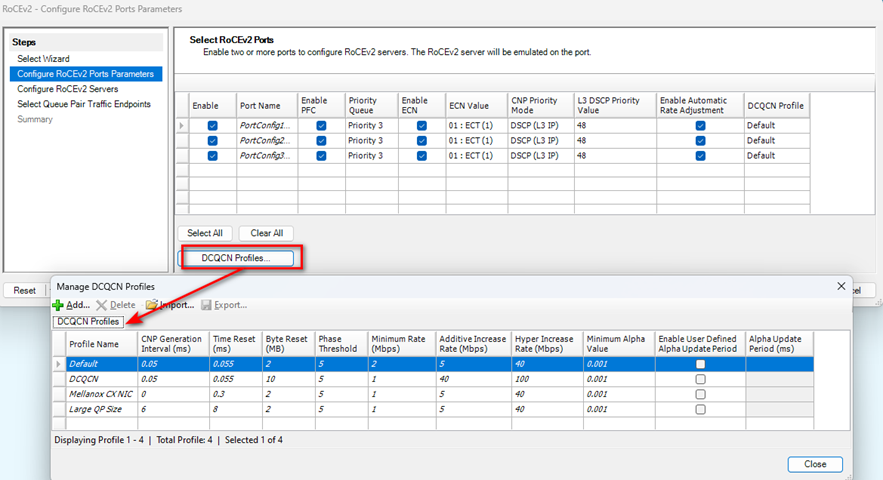

RoCEv2 配置向導

• Enable PFC，設置優先級與交換機配置的PFC優先級一致

• Enable ECN，Value = 01 or 11

• CNP Priority Mode，CNP 報文的優先級模式，可選DSCP 或者L2 VLAN 優先級

• L3 DSCP Priority, CNP報文L3優先級

• Enable Automatic Rate Adjustment：使能DCQCN自動調整速率功能

配置RoCEv2服務器參數

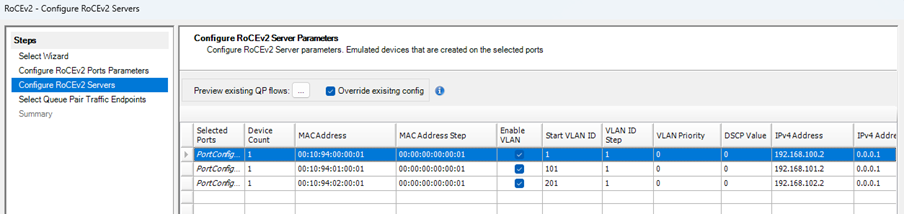

• 基本參數配置，MAC、VLAN、IP&DSCP、gateway、UDP source port

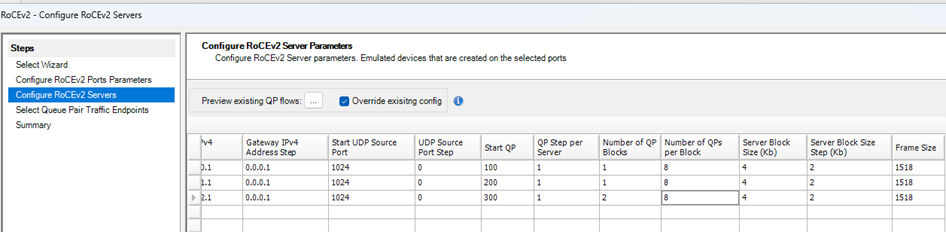

• Start QP，RoCEv2流量的起始QP值

• Number of QP block：每個端口QP block數量 ；Number of QPs Per Block，每個Block的QP數量

• 例如，2-to-1場景中，Rx Port接收16個QPs；Number of QP block =2; Number of QPs Per Block = 8

• 每個Tx port發送8個QPs；Number of QP block = 1；Number of QPs Per Block = 8。

• Frame size，RoCEv2流量包長

配置RoCEv2 Streamblock

對于需要響應PFC 的Streamblock，需要手工使能每條流的custom PFC，設置與交換機對應的PFC 優先級

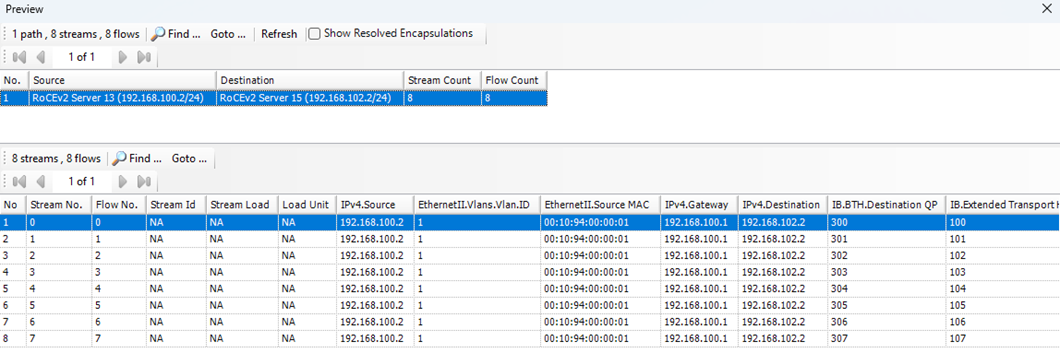

預覽配置的RoCEv2 Streamblock

（STC1 - STC3）

TestCenter IQ查看結果

（ECN / CNP / QP / stream / latency）

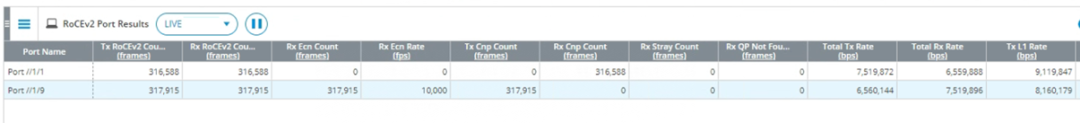

RoCEv2 Port Results

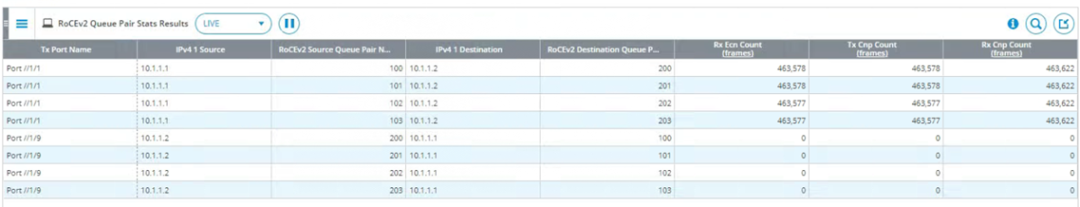

RoCEv2 Queue Pair Stats Results

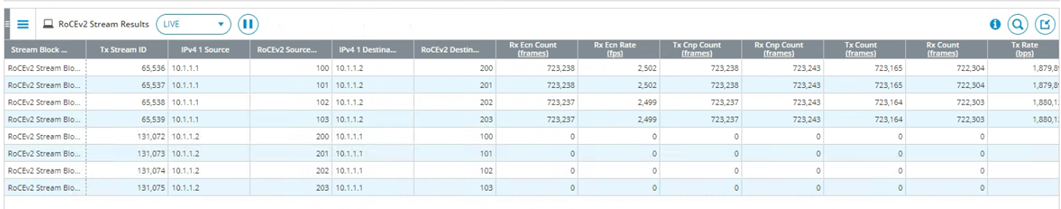

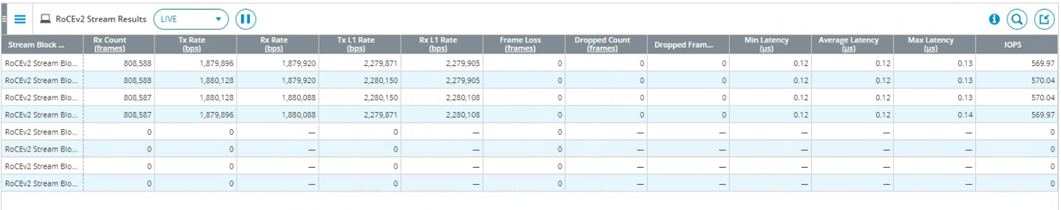

RoCEv2 Stream Results

關鍵詞：Spirent TestCenter, RDMA , RoCEv2 , ECN , CNP , DCQCN , QP，PFC, 擁塞控制，智能無損網絡
